請這樣清理不銹鋼U型管內部氧化物！

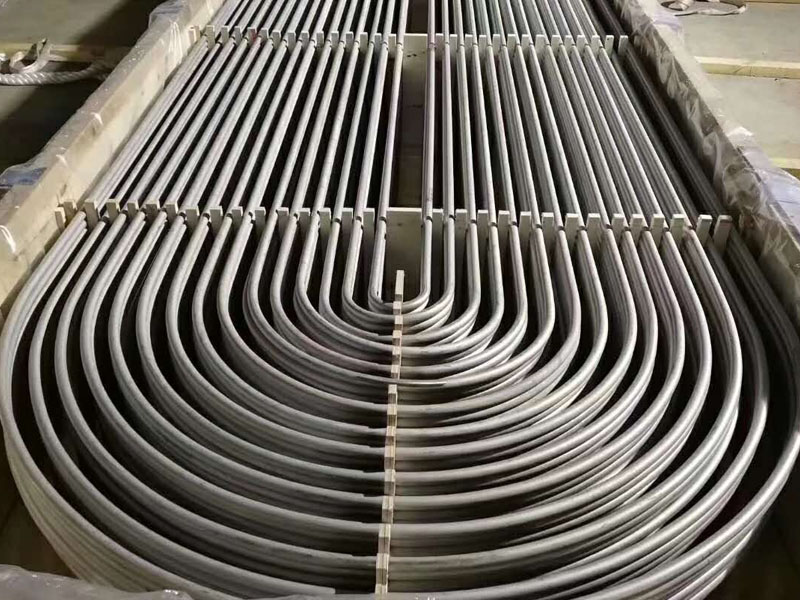

不銹鋼U型管內部發現氧化物怎么清理？

首先要知道不銹鋼U型管內部氧化物的產生主要源于高溫加工?和?環境腐蝕?雙重作用。在焊接、熱處理等工藝中，高溫（>400℃）會促使鉻（Cr）與氧反應生成Cr?O?氧化膜，若冷卻速率不均或保護氣體不足，會導致氧化膜不均勻甚至剝落。在含氯離子（如海水、鹽霧）或酸性介質環境中，氧化膜局部破損會引發點蝕，形成FeO、Fe?O?等次生氧化物。2205雙相不銹鋼因含鉬（Mo）和氮（N），其氧化物層雖更致密，但高溫下仍可能因σ相析出導致晶間腐蝕。

清潔技術有三種：

1.酸洗鈍化法?

采用硝酸（20%-30%）與氫氟酸（2%-5%）混合液循環沖洗，可溶解Cr?O?和FeO氧化物層。304材質需控制酸洗時間≤15分鐘，316因含Mo可延長至20分鐘，酸洗后需用碳酸鈉溶液中和殘留酸液。對于U型管彎曲部位，建議采用泵壓循環系統確保酸液全覆蓋，壓力需維持在0.3-0.5MPa。

2.機械清理工藝?

?噴砂處理?：使用80-120目白剛玉磨料，以0.6MPa壓力噴射，可去除厚度>50μm的氧化層，但需控制角度為45°-60°避免管壁減薄。

?內壁刷洗?：針對小管徑（<50mm）U型管，采用尼龍刷配合旋轉清洗機，轉速控制在200-300rpm，刷洗后需用去離子水沖洗至pH值中性。

?3.化學拋光技術?

對精密U型管可采用磷酸（50%）+硫酸（30%）+甘油（20%）拋光液，在60℃下浸泡10分鐘，可形成厚度約0.1μm的鈍化膜，表面粗糙度可降至Ra0.2μm以下。

實際應用中可根據U型管的材質（304/316/2205）、氧化程度及工況選擇組合方案。關鍵控制點包括酸洗濃度、焊接保護氣純度及環境濕度監測。
