不銹鋼U型管的彎折性能受多種因素影響，其易彎折程度需要從材質(zhì)特性、加工工藝和使用環(huán)境等方面綜合評(píng)估。

不銹鋼U型管可以通過冷彎或熱彎工藝成型，但不同條件下表現(xiàn)差異顯著。

在加工工藝方面，冷彎法適用于直徑1-5cm的小型鋼管，但容易導(dǎo)致管徑變形和弧度受限；熱彎法雖然能獲得更好的成型效果，但成本較高且不適合批量生產(chǎn)。U型結(jié)構(gòu)本身通過增加截面慣性矩提升了抗彎性能，這使得成品U型管在承受動(dòng)態(tài)載荷時(shí)表現(xiàn)優(yōu)于直管，但同時(shí)也意味著原始管材的彎折需要更大外力。

材質(zhì)選擇是關(guān)鍵影響因素：304不銹鋼作為通用型材料，彎折性能平衡且成本較低；316L不銹鋼因含鉬元素，抗氯離子腐蝕能力更強(qiáng)但加工硬化傾向明顯；雙相不銹鋼如S32750則需要配合1075℃以上的退火處理才能保證彎折后的性能。值得注意的是，彎折過程中產(chǎn)生的殘余應(yīng)力會(huì)與腐蝕介質(zhì)（如含氯環(huán)境）共同作用，顯著增加應(yīng)力腐蝕開裂風(fēng)險(xiǎn)，這在化工、海洋等應(yīng)用中需特別關(guān)注。

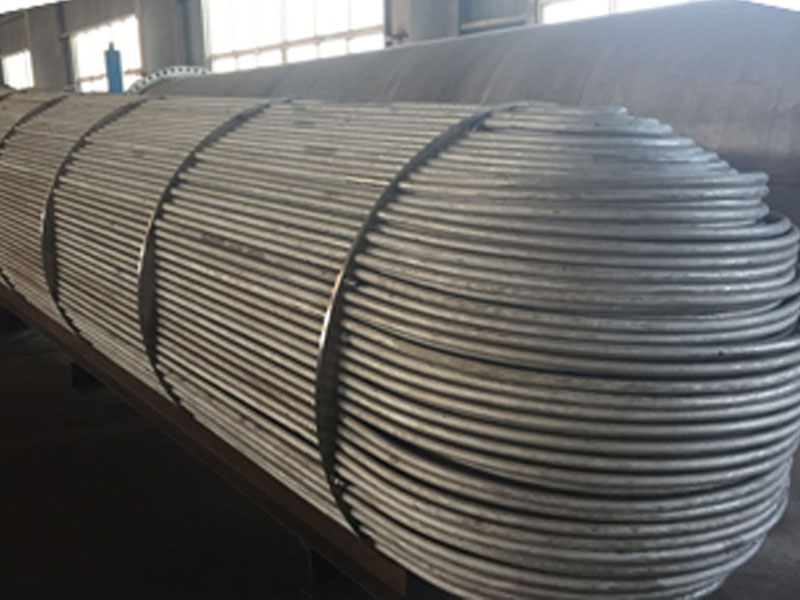

實(shí)際應(yīng)用中，不銹鋼U型管的彎折難度還取決于具體工況。例如在換熱器管束中，距管板20-60mm的彎折區(qū)域因熱應(yīng)力集中易發(fā)生脆性斷裂；而安裝時(shí)的強(qiáng)行扭彎或表面劃痕會(huì)進(jìn)一步降低彎折部位的耐久性。因此，雖然不銹鋼U型管具備可彎折的特性，但需要根據(jù)材質(zhì)、工藝和環(huán)境要求進(jìn)行針對(duì)性設(shè)計(jì)和處理，才能確保彎折質(zhì)量和使用安全。
